Wednesday, October 23, 2013

Resume Digital Image Coding


JARINGAN MULTIMEDIA








Oleh :
Desy Candra Novitasari
5110100045




Jurusan Teknik Informatika
Fakultas Teknologi Informasi
Institut Teknologi Sepuluh Nopember


Chapter 4

Digital Image Coding

Kompresi gambar adalah penerapan teknik kompresi data gambar digital dua dimensi I ( x, y )  untuk mengurangi redundansi data gambar untuk penyimpanan atau transmisi dalam bentuk yang efisien. Kompresi gambar dapat diklasifikasikan ke dalam dua kategori, yaitu :
1.       Kompresi Lossless
Kompresi yang mencapai rasio kompresi lebih kecil dari kompresi lossy, terutama mengambil keuntungan dari isi gambar yang mengandung distribusi probabilitas yang tidak seragam untuk merepresentasikan variabel panjang dari pixel gambar. Gambar tersebut termasuk gambar teknis , ikon atau komik , dan isinya bernilai tinggi seperti citra medis atau gambar scan dibuat untuk keperluan arsip .
2.       Kompresi Lossy
Kompresi yang utamanya ketika mereka mencapai rasio kompresi yang sangat tinggi, dapat memperkenalkan artefak kompresi . Namun demikian , kompresi lossy sangat cocok untuk gambar alam seperti foto  dalam aplikasi dimana minor loss kadang-kadang tak terlihat ketika diinginkan untuk mencapai pengurangan substansial dalam bitrate .
Sebagian besar gambar seni kompresi gambar secara standar menggunakan kombinasi algoritma lossy dan lossless untuk mencapai kinerja terbaik .
4.1 Basics of information theory for image compression
Menurut teori informasi Shannon untuk komunikasi, seorang sumber di saluran komunikasi mentransmisikan aliran simbol input yang dipilih dari satu set diskrit dari huruf A = {a1, a2,. . . , An}, yang harus dikodekan ketika dikirim melalui saluran yang berpotensi rusak oleh kebisingan

Di sisi lain dari saluran, penerima menerjemahkan aliran data dan informasi yang berasal dari urutan output simbol B = {b1, b2,. . . , Bm}. Saluran ini dapat ditandai  oleh seperangkat probabilitas kondisional {P (An |Bm)}. Perlu dicatat bahwa belum tentu ada jumlah simbol yang sama dalam input dan output set, karena kebisingan saluran.
Satu pertanyaan penting adalah apakah campuran simbol input A = {a1, a2,. . . , An} harus digunakan untuk mencapai kapasitas saluran sedekat mungkin? Dengan kata lain, untuk setiap saluran yang diberikan, apakah ada cara pengkodean simbol masukan sehingga kita dapat memanfaatkan saluran sebagai dekat dengan kapasitas (seperti yang kita inginkan) dan pada saat yang sama memiliki tingkat kesalahan mendekati nol seperti yang kita harapkan? Shannon menunjukkan bahwa  mungkin untuk menggunakan pengkodean entropi untuk menjaga tingkat kesalahan rendah dan masih menggunakan saluran untuk transmisi informasi di (atau dekat) kapasitasnya.
4.2 Entropy coding
Sebuah pengkodean entropi adalah skema pengkodean yang memberikan kode untuk simbol sehingga panjang kode cocok  dengan probabilitas dari simbol. Biasanya, encoders entropi digunakan untuk kompres data dengan simbol mengganti diwakili oleh kode yang sama panjang dengan simbol diwakili oleh kode di mana panjang setiap codeword sebanding dengan negatif logaritma probabilitas.

4.2.1 Huffman coding
Huffman coding, dikembangkan oleh David A. Huffman pada tahun 1952 [5], merupakan algoritma pengkodean entropi digunakan untuk kompresi data lossless yang menggunakan panjang tabel kode biner variabel untuk encoding satu set simbol sumber. Huffman kode mengungkapkan simbol yang paling sering menggunakan string pendek bit daripada yang digunakan untuk simbol sumber yang lebih sering. Huffman mampu merancang metode kompresi yang paling efisien.
Contoh :
Misalnya, diberi satu set sumber simbol A = {a1, a2,. . . , A6} dan terjadinya probabilitas yang sesuai  P = {0,12, 0,42, 0,04, 0,09, 0,02, 0,31}.



4.2.2 Aritmethic Coding
Arithmetic coding melibatkan kode non-blok tanpa korespondensi satu-ke-satu antara simbol sumber dan codeword dari kode Huffman. Sebuah terbatas-panjang urutan seluruh simbol sumber diberikan sebuah codeword aritmatika tunggal yang mendefinisikan interval bilangan real antara 0 dan 1. Sebagai jumlah simbol dalam urutan meningkat, interval yang digunakan untuk mewakili menjadi lebih kecil. Prinsip coding didasarkan pada asumsi bahwa setiap simbol urutan dapat membantu mengurangi ukuran interval sesuai dengan probabilitas.
4.2.3 Context-adaptive binary arithmetic coding (CABAC)
Pembahasan sebelumnya dan analisis aritmatika coding berfokus pada coding sumber set beberapa simbol, meski pada prinsipnya berlaku untuk sumber simbol biner juga. Hal ini berguna untuk membedakan dua kasus karena kedua coder dan antarmuka untuk model yang sederhana untuk sumber biner , memproduksi bi-level ( hitam dan putih , atau 0 dan 1 ) gambar . Konteks adaptif biner aritmatika coder ( CABAC ) adalah teknik yang efisien untuk bersyarat coding entropi.
4.2.4 Run-length coding (RLC)
Run - length coding ( RLC ) mengkodekan urutan simbol biner dengan berjalan data (yaitu , urutan di mana nilai data yang sama terjadi pada banyak elemen data yang berurutan) . Run - length coding dapat berfungsi sebagai metode pengkodean lossless yang mencatat jalankan sebagai nilai data tunggal dan menghitung bukan sebagai menjalankan asli. Hal ini berguna untuk data yang mengandung banyak berjalan , seperti karakter yang dicetak pada citra dokumen .
Sebagai contoh, perhatikan satu baris teks tercetak dengan tinta hitam ( dilambangkan sebagai 1 ) pada latar belakang putih ( dilambangkan sebagai 0 ) :

 4.3 Lossy image compression
Lossless kompresi saja tidak cukup untuk kompres sebagian gambar untuk memuaskan bitrate rendah. Oleh karena itu kita harus resor untuk pendekatan kompresi lossy, yang memperkenalkan distorsi melalui proses kuantisasi sinyal. Kuantisasi dapat dilakukan baik dalam ruang atau dalam domain transform. Sampel domain yang paling spasial atau mengubah gambar dapat mengasumsikan nilai-nilai sewenang-wenang. Sebagai contoh, RGB nilai integer {f (x, y)} ditangkap oleh kamera harus dikonversi ke kontinyu (real) nilai YCbCr untuk manipulasi lebih lanjut.



4.4 Joint Photographic Experts Group (JPEG)
Ada banyak parameter yang terkait dengan proses kompresi JPEG. Dengan menyesuaikan parameter, seseorang dapat trade off ukuran gambar dikompresi terhadap kualitas gambar direkonstruksi pada rentang yang sangat luas. Misalnya, kualitas gambar dapat terdegradasi dengan efek gumpal jelas pada rasio kompresi yang lebih tinggi dari 100, atau kualitas gambar juga dapat hampir tidak bisa dibedakan dari aslinya dengan rasio kompresi sekitar 3.

4.4.1 Source image data preparation: chroma subsampling

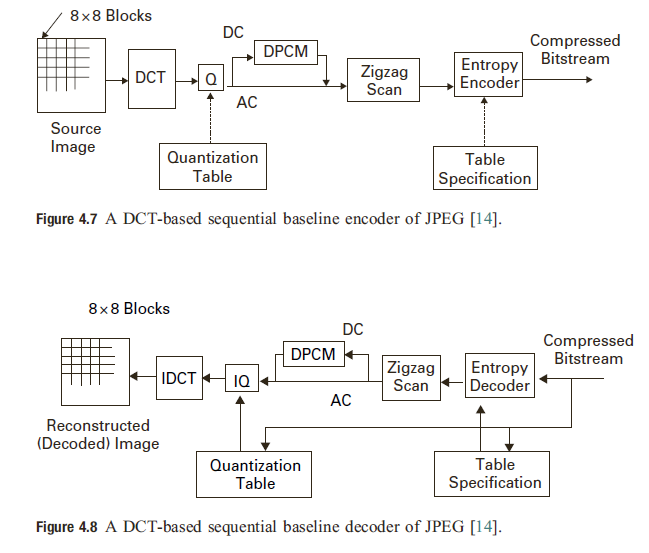

Data sumber gambar yang dibahas dalam Gambar 4.7 dan data citra rekonstruksi pada Gambar 4.8 terutama untuk data gambar tunggal-komponen seperti gambar grayscale. Alasan untuk melakukan transformasi ini warna adalah bahwa kita mampu untuk menghilangkan informasi lebih lanjut dalam komponen chrominance daripada di komponen luminance, karena mata manusia kurang sensitif terhadap isi chroma-frekuensi tinggi daripada isi pencahayaan highfrequency.

4.4.2 Block-based discrete cosine transform
Untuk setiap gambar komponen, dengan atau tanpa subsampling kroma, kami akan mengelompokkan nilai piksel {f (x, y)} menjadi 8 x 8 blok untuk discrete cosine transform (DCT), yang
menciptakan nyata dihargai (bukan kompleks dihargai, seperti yang dihasilkan oleh Transformasi Fourier) dan peta frekuensi energi kompak {F (u, v)} dari data dua dimensi.
FDCT dapat dipandang sebagai analisa harmonik dan IDCT sebagai synthesizer harmonis. Output dari FDCT adalah satu set 64 basis-sinyal amplitudo atau Koefisien DCT (11-12 bit per koefisien), yang nilainya ditentukan secara unik oleh sinyal input 64-titik tertentu. Koefisien dengan frekuensi nol di kedua dimensi disebut koefisien DC dan sisanya 63 koefisien disebut koefisien AC.
4.4.3 Quantization of DCT coefficients
Setelah keluaran dari FDCT, masing-masing dari 64 koefisien DCT F (u, v) secara seragam dikuantisasi menggunakan 64-elemen tabel kuantisasi prespecified di mana masing-masing koefisien dibagi oleh tabel terpisah entri Q (u, v), di mana setiap entri menentukan ukuran langkah quantizer untuk koefisien DCT yang sesuai. Operasi kuantisasi dapat dinyatakan sebagai berikut :

4.4.4 DC coding and zigzag sequence
Setelah kuantisasi, koefisien DC, yang biasanya memiliki nilai cukup besar, diperlakukan secara terpisah dari koefisien AC 63. Karena ada korelasi biasanya kuat antara koefisien DC yang berdekatan 8x8 blok, koefisien DC terkuantisasi dikodekan sebagai perbedaan dari istilah DC dari blok sebelumnya dalam urutan pengkodean.

4.4.5 Entropy coding
Entropy coding kemudian digunakan untuk mencapai kompresi tambahan losslessly dengan pengkodean multi-simbol RLC urutan koefisien DCT terkuantisasi lebih kompak, dengan menggunakan karakteristik statistik mereka.
Koefisien DC dan 2-tupel representasi RLC koefisien AC terkuantisasi selanjutnya diubah menjadi sebuah perwakilan intermedit, seperti yang ditunjukkan di atas. Lebih khusus, representasi menengah [S, V] untuk dikuantisasi DC koefisien perbedaan dengan nilai "V = 3" ditambahkan dengan kategori ukuran "S = 2" atas dasar jangkauan besarnya.
4.4.6 Header information and JPEG decoding
Dalam sebuah "pertukaran" file JPEG normal, semua parameter kompresi termasuk dalam header, sehingga decoder dapat membalikkan proses. Parameter ini meliputi tabel kuantisasi dan pengkodean Huffman tabel. Untuk aplikasi khusus dalam sistem tertutup, spesifikasi memungkinkan meja tersebut harus dihilangkan dari file, ini akan menghemat beberapa ratus byte overhead tetapi itu berarti bahwa decoder harus tahu apriori tabel yang digunakan oleh kompresor.

4.4.7 Trading off compression and picture quality
Untuk gambar berwarna dengan adegan cukup kompleks, semua mode berbasis DCT operasi biasanya menghasilkan tingkat kualitas gambar yang tercantum di bawah untuk rentang ditunjukkan kompresi "bit per pixel" berarti jumlah bit di compress gambar, termasuk komponen chrominance, dibagi dengan jumlah sampel dalam komponen pencahayaan.
4.4.8 JPEG progressive mode
Modus progresif JPEG dimaksudkan untuk mendukung real-time transmisi gambar, di mana preview berkualitas rendah dapat dikirim diikuti sangat cepat dengan versi halus sebagai waktu memungkinkan. Mode ini terdiri dari FDCT yang sama dan langkah-langkah kuantisasi seperti yang digunakan oleh modus berurutan dasar. Perbedaan utama adalah bahwa setiap komponen gambar dikodekan dalam beberapa scan daripada dalam satu scan.
Dalam rangka untuk mencapai transmisi progresif, memori penyangga berukuran gambar diperlukan pada output dari quantizer, sebelum masukan ke encoder entropi. Setelah setiap blok koefisien DCT terkuantisasi, akan disimpan dalam buffer memori koefisien, dimana terkuantisasi DCT koefisien informasi dapat dilihat sebagai sebuah persegi panjang yang sumbu adalah koefisien DCT (dalam zigzag order) dan amplitudo mereka.
4.4.9 JPEG hierarchical mode
Modus hirarkis digunakan untuk merepresentasikan sebuah citra di beberapa resolusi, misalnya, untuk kompres gambar dalam hal 256 · 256, 512 · 512, dan 1024 · 1024. Menggunakan konsep skala spasial, gambar resolusi tinggi dapat dikodekan sebagai perbedaan dari gambar berikutnya yang lebih kecil dan dengan demikian akan membutuhkan banyak lebih sedikit bit daripada jika mereka disimpan secara independen pada resolusi yang lebih tinggi. Namun, jumlah bit akan lebih besar dari yang dibutuhkan untuk menyimpan hanya kerangka resolusi tertinggi dalam bentuk dasar.

4.4.10 JPEG lossless mode
Karena kesalahan pembulatan diperkenalkan oleh kuantisasi koefisien DCT, lossless modus JPEG tidak bisa lagi menggunakan DCT. Untuk alasan yang sama, seseorang tidak akan biasanya menggunakan konversi warna-ruang atau downsampling, meskipun ini diijinkan oleh standar. The lossless modus hanya kode, menggunakan pengkodean entropi, perbedaan antara setiap pixel dan "prediksi" nilai untuk pixel mana encoders dapat menggunakan presisi sumber gambar dari dua hingga 16 bit per sampel. Prediktor A menggabungkan nilai hingga tiga sampel tetangga (A, B, dan C) untuk membentuk prediksi sampel X. Prediksi ini kemudian dikurangi dari nilai sebenarnya dari sampel X, dan perbedaan dikodekan losslessly oleh salah satu metode pengkodean entropi, Huffman atau aritmetika.
4.4.11 JPEG codestream


4.5 JPEG2000
Terlepas dari semakin populernya gambar JPEG coding, terutama di World Wide Web dan masih kamera digital, ada pengamatan lebih dan lebih dari JPEG bila diterapkan semakin banyak aplikasi baru yang lebih canggih dan ditingkatkan dan fungsi yang dituntut dari coding gambar.
Lebih khusus, kekurangan adalah sebagai berikut :
(1). Distortion and artifacts
(2). Ineffective handling of high-quality images
(3). Lack of effective color-space support
(4). Ineffective progressive and hierarchical modes
(5). Poor lossless compression performance

4.5.1 Technical overview of JPEG2000

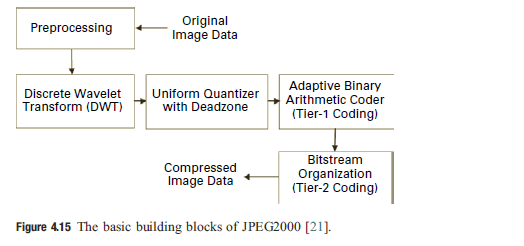

Gambar 4.15 mengilustrasikan blok bangunan dasar dari JPEG2000: langkah preprocessing yang biasanya terdiri dari ubin, tingkat DC pergeseran, dan transformasi multi-komponen (digunakan untuk input warna RGB), kemudian DWT, diikuti oleh quantizer (untuk kompresi lossy hanya ), seorang coder entropi (CABAC), dan, akhirnya, langkah organisasi bitstream untuk mempersiapkan codestream akhir dari gambar terkompresi.
4.5.2 JPEG2000 for Digital Cinema Initiatives

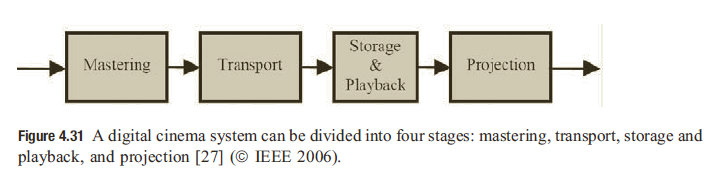

Sebuah sistem sinema digital dapat dibagi menjadi empat tahap (lihat Gambar 4.31): menguasai, transportasi, penyimpanan dan pemutaran, dan proyeksi. Pada tahap mastering film dikompresi, dienkripsi, dan dikemas untuk pengiriman ke bioskop. Data tersebut kemudian diangkut ke lokasi pameran, di mana itu adalah ecrypted, tidak dikompresi, dan diputar ulang.
Usaha DCI sedang mencari algoritma kompresi yang merupakan standar terbuka, sehingga banyak produsen hardware akan mampu membangun sistem sinema digital. Algoritma kompresi yang diperlukan untuk mendukung kedalaman bit yang tinggi dan perangkat-independen ruang warna XoYoZo tanpa subsampling kroma.
Ada beberapa persyaratan khusus yang dikenakan pada JPEG2000 untuk digunakan dalam DCI. Untuk contoh, ubin gambar dianulir, yaitu, seluruh gambar harus dikodekan sebagai ubin tunggal. Jumlah maksimum tingkat wavelet-transform adalah lima untuk konten 2K dan enam untuk konten 4K. Ukuran codeblock dibatasi menjadi 32 · 32 dan ukuran polisi di semua resolusi ditetapkan menjadi 256 x 256, kecuali untuk subband frekuensi terendah, di mana ukuran polisi 128 x 128 yang digunakan.
4.5.3 New parts of JPEG2000
Pada tahun 2002, komite JPEG mulai menyelidiki empat area aplikasi yang dianggap penting bagi JPEG 2000, dan secara resmi mendirikan empat bagian baru dari JPEG2000 untuk mengatasi aplikasi ini: JPIP, JPSEC, JP3D, dan JPWL, masing-masing. Bagian-bagian baru ini dirancang untuk memenuhi kebutuhan standarisasi area aplikasi spesifik dimana set kaya teknologi dari JPEG2000 berlaku.






JPSEC-JPEG2000 Part 8: Secure JPEG2000

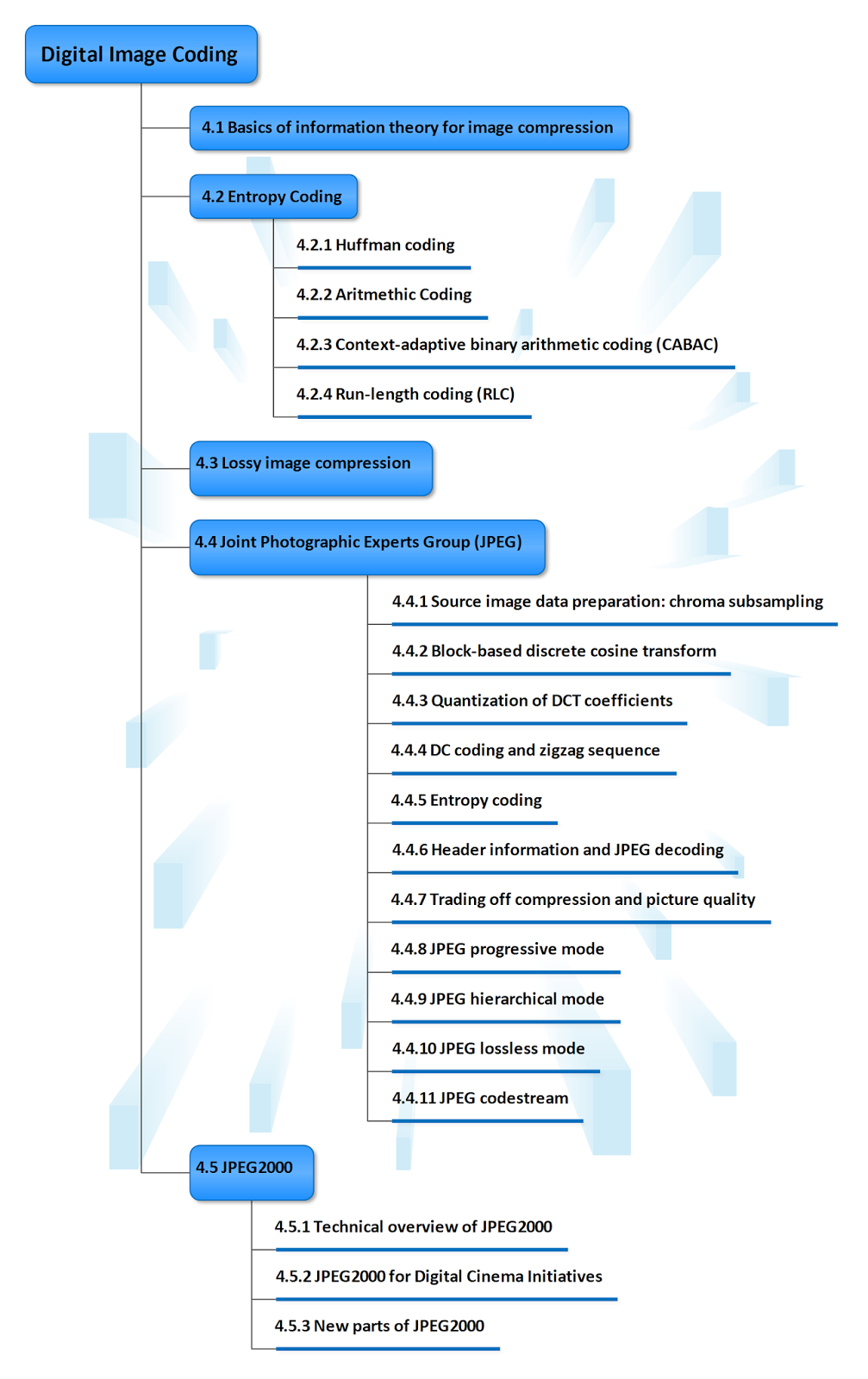

 Mind Map Digital Image Coding




Wednesday, October 16, 2013

JARINGAN MULTIMEDIA

Resume Digital Audio Coding





Desy Candra Novitasari
5110100045




Jurusan Teknik Informatika
Fakultas Teknologi Informasi

Institut Teknologi Sepuluh Nopember




Digital Audio Coding

Pada tahun 1979, Philips dan Sony membentuk gugus tugas gabungan insinyur untuk merancang disk audio digital baru untuk merekam audio musik dalam format digital. Setelah satu tahun percobaan dan diskusi, gugus tugas menghasilkan Compact Disk (CD) standar.
Tidak praktis untuk membuat satu model untuk setiap mekanisme generasi suara. Fakta ini membawa kita untuk menginvestigasi mekanisme penerimaan suara, bukan generasi suara.
Sistem pendengaran manusia, yang terdiri dari telinga dan otak, memproses sinyal audio yang masuk dalam dua cara yang berbeda yaitu fisiologis dan psikologis. Telinga kita terdiri dari tiga komponen fisiologis mendasar yaitu telinga bagian dalam, tengah dan luar dengan fungsi yang berbeda pula.


3. 1 Human Psychoacoustics
Sebagaimana disebutkan di atas, persepsi manusia suara melibatkan beberapa efek psikologis. Sebagai contoh, telinga manusia kurang lebih merespon logaritmik  secara subyektif untuk meningkatkan volume. Pendengaran manusia memiliki dynamic range sekitar 110 desibel (dB).

3.1.1 Hearing Sensitivity
Koklea telinga kita melakukan analisis perkiraan frekuensi dalam kisaran antara 20 Hz sampai 20 kHz, ini mirip dengan Fourier transform sempurna dengan resolusi frekuensi yang terbatas. SPL (Sound Pressure Level) didefinisikan secara matematis sebagai :

untuk kuantisasi audio sampel sedemikian rupa untuk kompres data, kita harus memilih cukup bit per sampel untuk mengurangi kebisingan kuantisasi yang dihasilkan ke tingkat yang memuaskan.

      3.1.2 Frequency Masking
Lebih khusus lagi, mari kita memainkan nada Hz 250 (yang masker) pada tingkat yang kuat tetap (65 dB) dan memainkan nada tes kedua (misalnya, 180 Hz) pada tingkat yang lebih rendah secara bersamaan dan meningkatkan tingkat sampai hanya dibedakan (ambang pendengaran). Hal ini dapat diamati bahwa suara keras (masker) akan mendistorsi ambang mutlak pendengaran sehubungan dengan logaritma dari frekuensi dalam kHz, lihat Gambar 3.4, dan membuat suara lebih tenang (suara masked), yang semula terdengar, tak terdengar. Efek ini disebut "frekuensi masking".

      3.1.3 Temporal Masking
Suara lemah yang dipancarkan segera setelah akhir dari suara keras tertutup oleh
Suara yang lebih keras.


Subband signal processing and polyphase filter implementation
Karena sifat masking frekuensi pendengaran manusia, representasi terbaik dari audio adalah representasi frekuensi domain, yang diperoleh dengan menggunakan subband atau mengubah filter bank. Untuk menganalisis psychoacoustics persepsi telinga manusia dari sinyal audio, analisis masking dan penugasan bitrate harus disiapkan dan diproses dalam bingkai dengan panjang yang telah ditentukan sinyal audio.

Dalam pelaksanaan yang sebenarnya coding audio, seperti MPEG audio, codec membagi setiap frame dari sinyal audio ke 32 sama-lebarnya (seragam) frekuensi subbands daripada band – band  kritis yang tidak seragam, karena penggunaan polyphase struktur filter relatif sederhana.

MPEG-1 audio layers
Kompresi MPEG-1 audio yang menerima audio dengan tingkat sampling dari 32, 44,1, atau 48 kHz. Dikompresi bit stream dapat mendukung satu atau dua saluran audio dan memiliki salah satu dari beberapa standar bitrate mulai 32-224 kbps per channel, setara dengan rasio kompresi 24-2,7. Hal ini dipercaya bahwa dengan 6: 1 rasio kompresi (yaitu, 16-bit stereo sampel di 48 kHz sehingga dikompresi hingga 256 kbps) dan kondisi mendengarkan yang optimal, pendengar ahli tidak bisa membedakan antara klip audio kode dan asli.
MPEG-1 audio yang menawarkan tiga lapisan independen kompresi, yaitu :
 ü  Layer 1 memiliki kompleksitas terendah dan bitrate tertinggi, mulai 32-224 kbps per channel dengan target bitrate 192 kbps per saluran.
 ü  Layer 2 memiliki kompleksitas menengah dan ditargetkan bitrate sekitar 128 kbps per saluran.
 ü  Layer 3 memiliki kompleksitas tertinggi dan menawarkan kualitas audio terbaik, terutama untuk bitrate sekitar 64 kbps per saluran.

v  Polyphase implementation of MPEG-1 filter bank

v  MPEG-1 audio psychoacoustics
Psychoacoustics audio MPEG-1 mengambil keuntungan dari karakteristik tergantung pada frekuensi sistem pendengaran manusia, karena ambang masking (untuk masking frekuensi dan / atau temporal masking) pada setiap frekuensi yang diberikan semata-mata bergantung pada energi sinyal di dalam lingkungan yang terbatas-bandwidth frekuensi itu, untuk kompresi yang paling efisien.

Lebih khusus lagi, setiap band harus dikuantisasi dengan tingkat tidak lebih dari ini diperlukan untuk membuat kebisingan kuantisasi tak terdengar. Encoder menggunakan posisi frekuensi dan kenyaringan yang sesuai untuk memutuskan cara terbaik untuk mewakili sinyal audio input dengan jumlah terbatas bit kode.

v  Layer-3 audio bit allocations
Algoritma MP3 melibatkan pendekatan yang lebih canggih, yang masih didasarkan pada filter bank yang sama seperti yang digunakan pada lapisan 1 dan 2. Algoritma ini mengkompensasi beberapa kekurangan filter bank dengan mengolah output penyaring subband dengan  modified discrete cosine transform (MDCT) dengan jendela panjang 36.



MP3 quantizer menimbulkan masukan MDCT untuk daya 3/4 sebelum kuantisasi
memberikan rasio signal-to-noise yang lebih konsisten selama rentang nilai quantizer. Hal ini menyebabkan kuantisasi tidak seragam.


Dolby AC3 audio codec
Dalam rangka memberikan audio yang superior coding untuk multichannel surround sound, sehingga dapat digunakan untuk High Definition Television (HDTV) sementara yang membutuhkan data rate yang sama seperti yang digunakan dalam sistem suara stereo, AC3 diusulkan dan dikembangkan oleh Dolby Inc untuk DVD, HDTV, home theater system (htss), dll
Sistem AC3 juga menggunakan fitur psychoacoustic manusia untuk "menutupi" yang sinyal audio terdengar. Ini memberikan enam saluran benar-benar terpisah dari suara: lima saluran utama, kecuali untuk saluran subwoofer, yang lengkap (3-20 000 Hz) saluran suara, sedangkan subwoofer saluran keenam, juga disebut low-frequency effects (LFE).

Ø  Bit allocation in AC3
AC3 coder memanfaatkan mundur hibrida dan alokasi bit maju adaptif, di mana sebagian besar kerugian dari adaptasi mundur dihapus. Metode ini melibatkan inti bit pengalokasi mundur adaptif, yang berjalan di kedua encoder dan decoder. Ini sedikit pengalokasi psychoacoustic-model berbasis relatif sederhana tetapi cukup akurat.


Ø  Filter bank
AC3 mengambil blok tumpang tindih dari 512 sampel berjendela (berdasarkan proprietary 512-point jendela Fielder dan mengubahnya menjadi 256 poin frekuensi-domain.
Alokasi bit dapat terjadi dalam kelompok transform koefisien berbagi alokasi yang sama atau pada tingkat mengubah-koefisien individu, tetangga koefisien menerima alokasi yang berbeda.

Ø  Spectral envelope
Untuk mengurangi jumlah rata-rata bit yang digunakan dalam pengkodean amplop spektral di D15, terutama ketika spektrum relatif stabil, perbedaan eksponen dapat dikirimkan hanya sesekali.
AC3 encoder bertanggung jawab untuk memilih metode pengkodean eksponen digunakan untuk setiap blok audio yang diberikan. Setiap blok audio yang berisi field kode 2-bit yang disebut strategi eksponen. Empat strategi yang mungkin adalah D15, D25, D45, dan Reuse. Untuk sebagian besar kondisi sinyal yang D15 kode set eksponen dikirim selama blok audio yang pertama dalam bingkai, dan lima blok audio yang berikut menggunakan kembali set eksponen yang sama.

Ø  Coupling
AC3 encoder bertanggung jawab untuk menentukan strategi kopling. Encoder kontrol yang dari saluran audio untuk dimasukkan dalam kopling dan yang akan tetap benar-benar independen. Encoder juga mengontrol frekuensi di mana kopling dimulai, struktur pita kopling (bandwidth dari band digabungkan), dan waktu di mana koordinat kopling baru dikirim. The kopling rutin strategi dapat diubah atau diperbaiki setiap saat dan, karena informasi strategi kopling adalah eksplisit dalam bitstream disandikan, semua decoder akan mengikuti perubahan.

MPEG-2 Advanced Audio Coding (AAC)
Hal ini dikombinasikan penelitian dan pengembangan upaya dari terkemuka di dunia laboratorium pengkodean audio, seperti Fraunhofer Institute, Dolby, Sony, dan AT & T. Secara teknis, format AAC dapat mendukung hingga 48 saluran suara penuh frekuensi dan 16 saluran tambahan lowfrequency. Hal ini juga mendukung tingkat sampling hingga 96 kHz, dua kali maksimum yang diberikan oleh MP3 dan AC3 dan sekarang format yang digunakan untuk lagu yang diunduh dari situs musik iTunes populer (www.itune.com).

AAC memberikan kinerja yang unggul untuk setiap codec dikenal dengan kecepatan bit lebih besar dari 64 kbps untuk audio stereo. Lebih khusus, pada 96 kbps untuk audio stereo memberikan kualitas yang sebanding dengan MPEG-1 Layer 2 pada 192 kbps dan MP3 di 128 kbps. Jepang Asosiasi Industri Radio dan Bisnis (ARIB) dipilih MPEG-2 AAC sebagai satu-satunya skema pengkodean audio untuk sistem siaran digital.

MPEG-4 AAC (HE-AAC)
HE-AAC tidak dimaksudkan sebagai pengganti LC AAC melainkan sebagai ekstensi, dan diusulkan terutama untuk internet, mobile, dan arena penyiaran. Encoder ini ditargetkan untuk encoding kualitas medium dengan kecepatan bit 24 kbps per channel dan lebih tinggi.

§           Spectral band replication (SBR)
   Lebih khusus lagi, codec mulai mengurangi bandwidth audio atau mereka memperkenalkan artefak mengganggu coding, akibat kekurangan bit, dalam usaha mereka untuk mewakili bandwidth audio yang lengkap. Dengan kata lain, bitrate rendah-coding audio bisa membuat artefak suara yang muncul di atas ambang masking.

§       MPEG-4 HE-AAC v2
    MPEG-4 HE-AAC v2 standar menggabungkan HE-AAC (AACþ) dengan stereo parametrik (PS) teknik untuk sangat-rendah-bitrate audio, seperti 32 kbps untuk input stereo. Teknik PS mentransmisikan satu saluran mono gabungan ditambah 2-3 kbps informasi samping dan mencapai efisiensi hampir 50% lebih baik daripada AACþ bila digunakan untuk internet, mobile, penyiaran, dan domain lainnya dengan sumber daya terbatas. HE-AAC v2 codec merupakan bagian dari standar 3GPP untuk pengiriman konten audio ke perangkat 3G.

Menggabungkan AAC dengan SBR dan PS untuk menghasilkan v2 hasil HE-AAC dalam audio codec yang sangat efisien, memberikan kualitas audio yang tinggi pada rentang bitrate yang luas, dengan hanya pengurangan bertahap moderat kualitas audio yang dirasakan terhadap bitrate yang sangat rendah.


Mind Map



Sumber : Multimedia Networking
